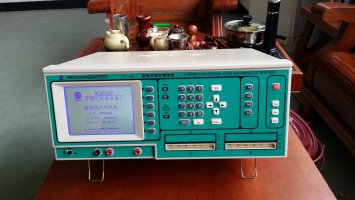

合创达明星产品 CT-8681系列线材测试机 参数介绍
合创达为您提供明星产品 CT-8681系列线材测试机
产品特点PRODUCT FEATURUS
■系统提供中文操作介面
■开机自我诊断，自我校正
■系统可自动扫描自动找点
■最高AC500V/DC1000V测试电压
■提供多种介面，可作各种不同之应用
■系列提供统计与电脑连接列印功能
技术规格SPECIFICATION
项目 符号 测试范围
电阻 R 0.1Ω-1MΩ
电容 C 1OpF-1uF
二极体测试 D 0.0-7.5V
导通 COND 0.1Ω-50Ω
漏电流 I.L 0.01mA-5mA
进阶功能 可程式化连续测试
自动学习自动找点
自我诊断
自我校正归零
基本准确度 ±1%
测试扫描模式 自动/手动/扫描可切换
测试速度 0.1Sec基本值
量测频率与讯号/电压） 100-100KHZ 1VAC
低电压量测讯号 5VDC.50MA MAX
准确度：±0.5%
高压绝缘测试 100V/200V-1000DC.100V-500VAC
50V Resolution
准确度：±5%
显示/声音装置 320*240解析度园形液晶显示
6位数数位显示
PASS/FAIL LED红绿指示灯/画面显示/声音
量测接点 128独立量测接点
可选择256接点
高压校正正负端输出
自动找点端子
控制面板 系统/快速/编辑/功能/按键群组
介面 印表机接口
项目 符号 测试范围
断/短路测试 O/S 2KΩ-50KΩ
单边/点测 O/S
瞬间断/短路测试 INT O/S
瞬间导通测试 INT COND
介面 远程控制接口
RS-232通信连接接口
记忆装置 内建512KB SRAM
内建备份电池
电源供应 230VAC电源输入±10%
60/50HZ
配件 自动找点探针
远程控制线（选购）
RS-232通信线（选购）
冶具/排线
电源线
使用手册
温/湿度 摄氏15℃-40℃
相对湿度RH≤75%
尺寸(宽*高*深） 425*190*350mm
重量 约14KG(不含配件）
CT-8681N DC100V-700V
CT-8681F DC200V-1000V
CT-8681FA DC100V-700V
AC100-500V
/C2 256PIN测试点
