线材弯折摇摆试验机如何操作设定(图）
系统主要参数
此款仪表采用128*64图形点阵屏幕，屏幕精致，显示效果极佳，外观漂亮高档，配备单独的矩阵键盘和I/O口数目多，使输入更简单方便，能满足多点测控。适用于各种计数方式和设备上，如线材弯折机，按键寿命测试机等计数速度于一体的设备。
仪表功能：
1. 7组计数（0-6组）和速度均以LCD显示。
2. 速度显示值：0-999。
3. 可设定总计数。计数范围0-999999。
4. 分计数到达目标计数自动停机。
5. 外部接线自动检测通断，无需人工启动。
6. 外部试验品全部断开后，自动停机。
7. 具有管理员口令,用户可以修改开机密码,使机台管理更安全。
8. 采用全中文提示设定内部功能，操作方便、简单。
9. 显示方式： 图形点阵型屏幕实时显示 。
10. 屏幕尺寸：93*70mm，像数240*128。显示窗口尺寸：70*38mm。主板尺寸：110*95mm。

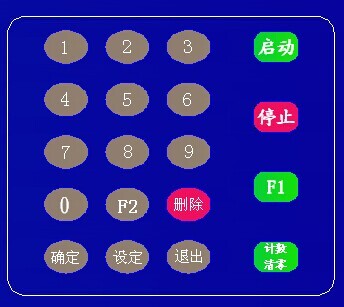

操作面板
功能键：
1. 计数清零： 已测次数清零。
2. 停止： 停止机器运行。
3. F1： 无效。
4. 启动： 启动机器运行。
5. 确定： 确定或保存。
6. 退出： 退出上级菜单。
7. 设定: 进入设定画面。
8. F2： 内部设定用。
9. 删除: 删除键。
10. 0-9： 数字键。
使用按键操作盘输入正确的密码，按“OK”键进入到测试界面。测试界面各项显示内容如上图所示。在测试的过程中可实时显示各项内容，方便直观的读数。

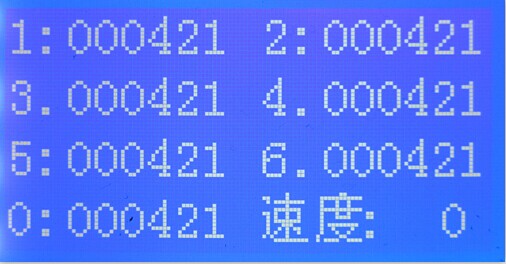

序号1-6表示6个分组计数。序号0表示总计数，当1-6组中任何一组在计数，总计数0都会计数。速度示为多少转一分种。冒号表示该组测试线处导通状态，可正常计数。单点号表示该组测试线已断开，不能计数，6组测试线全部为断开时（也就是全部显示为单点号时），机器不能启动或停止运行。
.jpg)
如该图就表示第5组测试线处于导通，每6组即测试线已断开。
.jpg)

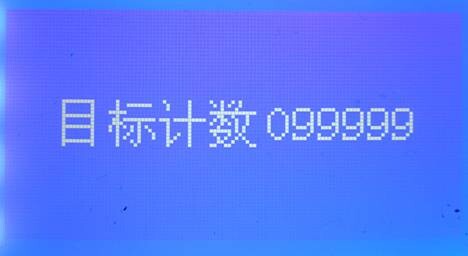

：该项设定里面设定目标次数。.jpg)
：该项设定开机密码。

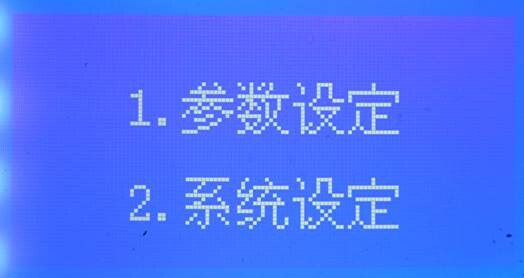

设定参数界面
开机界面
.jpg)

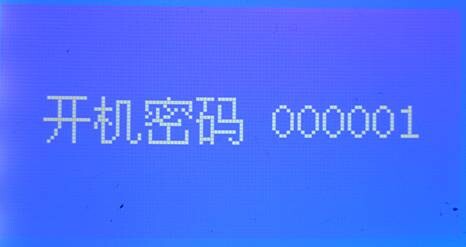

上电开机，即显示欢迎开机界面，要求输入密码方可进入测试界面。以此保证机器不被非专业人误操作，使机器的安全更有保障。开机密码可由管理人员自由设定,出厂初始为“0”时，开机2秒后自动进入测试界面。
测试主界面
