线材测试机的高压条件设定
高压条件设定
在“设定选单”画面下选择“高压条件设定”按“Enter”键进入

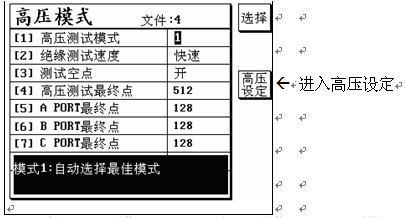

(a) 高压测试模式共有4种测试模式:1最佳模式,2快速模式,3线点模式和4网络点模式.模式1是模式2和模式3的结合,先用快速模式2测试如不能通过则自动换用模式3测试.模式4只测试网络点,如待测产品中有空点需要测试高压请勿选择此模式
(b) 绝缘测试速度是仅指高压绝缘的测试速度
(c) 测试空点是指在待测产品中是否有存在空点需要测试高压,如有请开启此功能否则可以关闭来提高测试效率
(d) 高压测试最终点主要是用模式2中
(e) A PORT最终点和B PORT最终点主要是用在模式3中

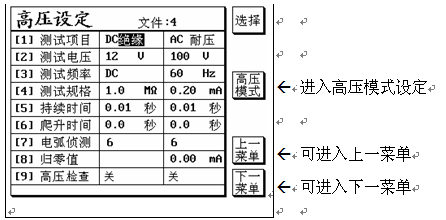

(a) 测试项目中DC绝缘可以选择为DC耐压，AC耐压不能选择
(b) 测试电压是根据产品规格设定DC/AC高压的电压，电压设定是以50V为步进的。
(c) 测试频率可以设定AC高压的频率50Hz或60Hz
(d) 测试规格是设定高压测试的判断规格，DC绝缘测试电阻要大于测试规格为合格，AC耐压测试漏电流要小于测试规格为合格。
(e) 持续时间是指高压加载在待测产品的时间
(f) 爬升时间是指高压从0V上升到设定的电压的时间
(g) 电弧侦测是指在高压在加载时由于待测产品不良时产生的电弧，数字越大电弧侦测越严格。
(h) 归零值主要是设定AC电流OFFSET值,DC高压无效
(i) 高压检查是指在测试高压前进行高压电压测试
按S3[高压模式]进入高压模式设定
