- 产品名称：

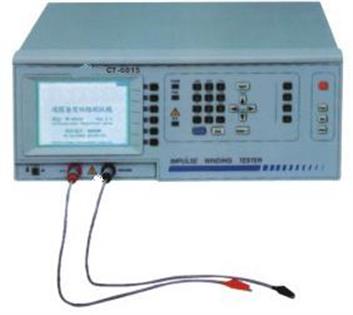

TF6815 脉冲层间短路测试机/匝间耐压测试仪
- 品牌: 合创达
- 型号:
- 分类: 变压器综合测试仪
- 更新日期: 2014/10/7
适用于各种线圈类产品包括：变压器，电感，马达，继电器，喇叭音圈，电磁阀等产品生产线上检测或上述零件买家进料检验用。可检出：
1．漆包线生产上的不良(针孔现象)
2．各种线圈类产品在生产加工过程中漆包线受到损伤的产品
● 最高5000V测试电压
● 提供320*240圆形液晶萤幕显示
● 非破坏性分析
● 中英文操作介面
● 完全可程式化连续测试
● 波形学习简易测试快速
● 提供多种介面,可作各种不同之应用
● 系统提供统计与列印功能
脉冲层间短路测试机/匝间耐压测试仪 TF-6815/TF6815 技术规格(SPECIFICATION):
|
主要功能
|
最高5000V测试电压
|
|
高速波形取样
|
|
自动学习和自动测试
|
|
测试统计和不良分析
|
|
自我诊断
|
|
按键锁定模式
|
|
测试功能
|
面积比
|
|
面积差比
|
|
颤抖数
|
|
波形比对
|
|
电晕放电
|
|
脉冲电压
|
200~5000V可程式设定
|
|
±2%精确度
|
|
量测时间
|
基本50ms
|
|
显示和声音
|
320*240解析度圆形液晶显示
|
|
内建喇叭
|
|
连接头
|
2点式高压接头
|
|
I/O介面
|
RS-232通信连接埠（选购）
|
|
印表机埠
|
|
远端控制埠
|
|
记忆体
|
可储存100个波形档案
|
|
电源
|
115/230Vac ±10%可切换
|
|
60/50Hz
|
|
显示/声音装置
|
320*240解析度圆形液晶显示
|
|
6位数数位显示
|
|
Pass/Fail LED红灯指示灯/书面显示/声音
|
|
配件
|
2点式高压线夹
|
|
电源线
|
|
使用手册
|
|
温湿度
|
摄氏15℃~35℃
|
|
相对湿度RH≦75%
|
|
尺寸(宽*高*深)
|
425*190*350mm
|
|
重量
|
约13Kg(不含配件)
|
|
TF-6815F
|
200~5000V层间短路测试机
|
|
TF-6815
|
200~3000V层间短路测试机
|
